刚浇完混凝土，模板边缘就翘起，拆模后又发现板层张口，难免让人担心下一次还能不能用。杨木建筑模板遇水开胶，通常与胶黏剂耐水性、压合质量、板芯状态及现场使用有关。排查时不要只看“泡没泡水”，更要看开胶位置、发生时间和同批板材的表现。

先分清：是板层开胶，还是表面起皮？

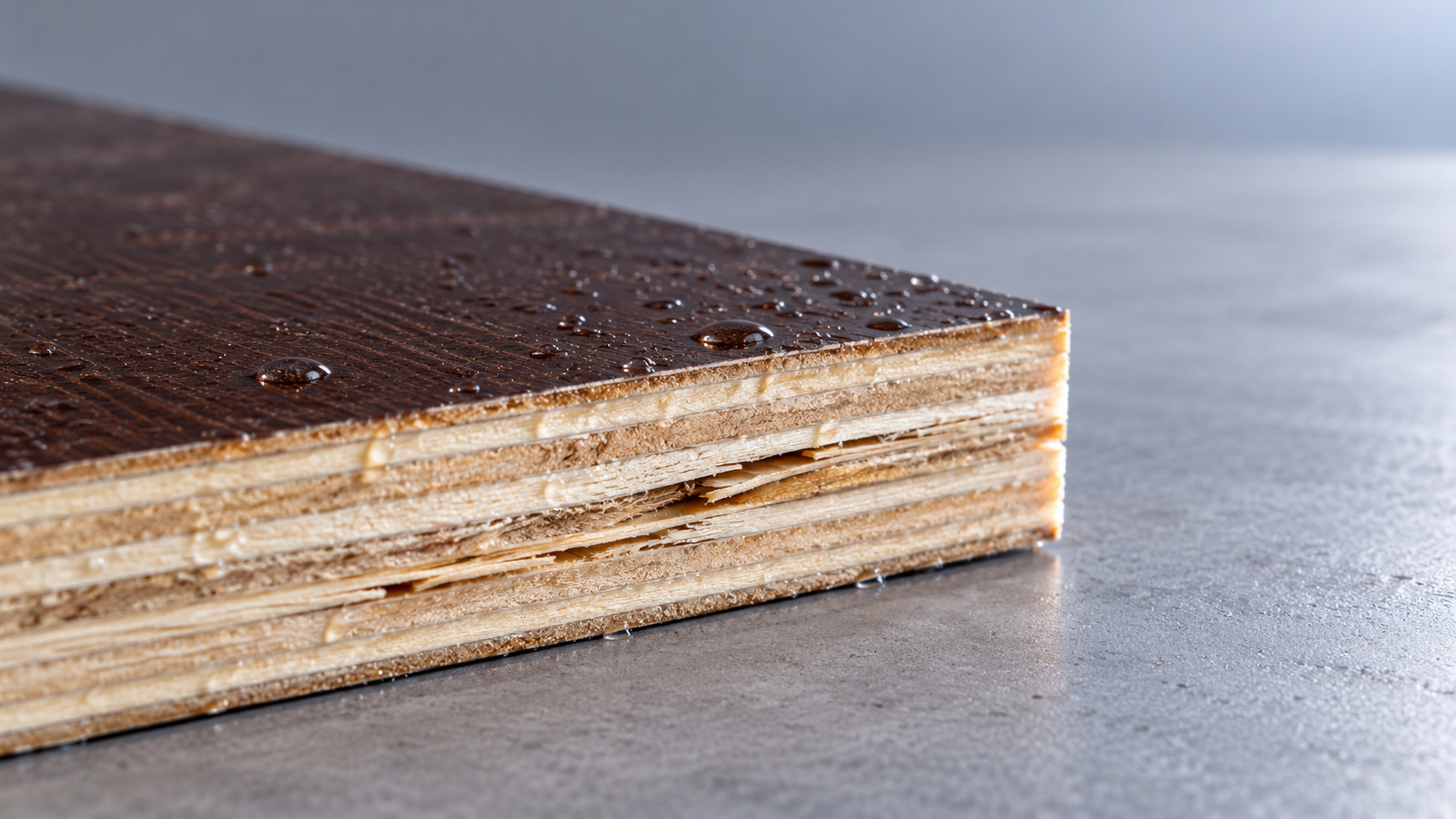

表面覆膜鼓包、脱落，不一定代表内部胶合层已经失效；真正的开胶，是相邻木质单板之间出现分离。可先观察板边和锯切口，检查裂缝是否沿胶层延伸，是否伴随局部鼓起、板芯松散。

若多张新板在正常施工接触水后，短时间内出现相似的层间分离，应优先排查产品胶合质量。如果问题集中在切口、钉孔或长期积水的一侧，则需要同时检查封边和使用条件。这些现象只能帮助缩小范围，不能直接代替质量检测。

杨木建筑模板遇水开胶，常见原因有四类

胶黏剂耐水性与用途不匹配

建筑模板会接触混凝土中的水分及碱性环境，对胶合耐久性有要求。若胶黏剂体系不适合实际工况，或配胶、施胶控制不当，受潮后胶层强度就可能下降。不能仅凭“防水胶”字样判断性能，应核对产品用途、执行标准及对应的胶合性能检测信息。

热压没有形成稳定胶层

热压温度、压力、时间以及涂胶均匀度，都会影响胶合效果。局部缺胶、胶黏剂固化不足，或单板贴合不紧密，干燥时可能不明显，遇水膨胀后便容易暴露。若开胶总出现在相近层位或局部区域，应保留样板供供应方分析。

板芯含水率和拼接质量不稳定

杨木单板吸湿后会发生尺寸变化。生产时含水率控制不当、层间差异较大，或板芯存在较多空隙、叠芯等缺陷，遇水后容易形成不均匀应力，增加分层风险。但“杨木吸水”并不等于必然开胶，关键仍是板芯与胶合工艺是否匹配。

切口进水与反复干湿交替

现场裁切后未封边，雨水容易从裸露端面进入；钉孔、破损覆膜也会成为进水通道。长期浸水、湿板密实堆放，再加上暴晒和粗暴拆模，会让原有小裂口逐步扩大。耐水模板也不等于可以无限期泡水。

发现开胶后，先止损，再判断责任

对已明显分层、鼓包或刚度下降的模板，应隔离标识，不要靠补钉、表面刷胶继续用于承重支模。正在使用的模板出现异常，应交由现场技术人员评估，必要时按施工方案采取加固或更换措施，不能自行贸然拆除。

排查时，记录批次、使用次数、浸水或淋雨情况，拍清整体和开胶部位，并保留未使用板与问题板。可按相同条件进行对照观察，但现场泡水只能辅助筛查，不能用“泡多久没开”替代标准检测。涉及质量争议时，应按适用标准委托检测。

后续使用中，把裁切封边、及时排水、轻拆轻放和垫高遮雨做好；清理后的模板避免带积水紧密堆放。采购时则重点核对胶合性能与施工工况是否相符，而不是只比较厚度和单张价格。这样才能减少同类开胶反复发生。
