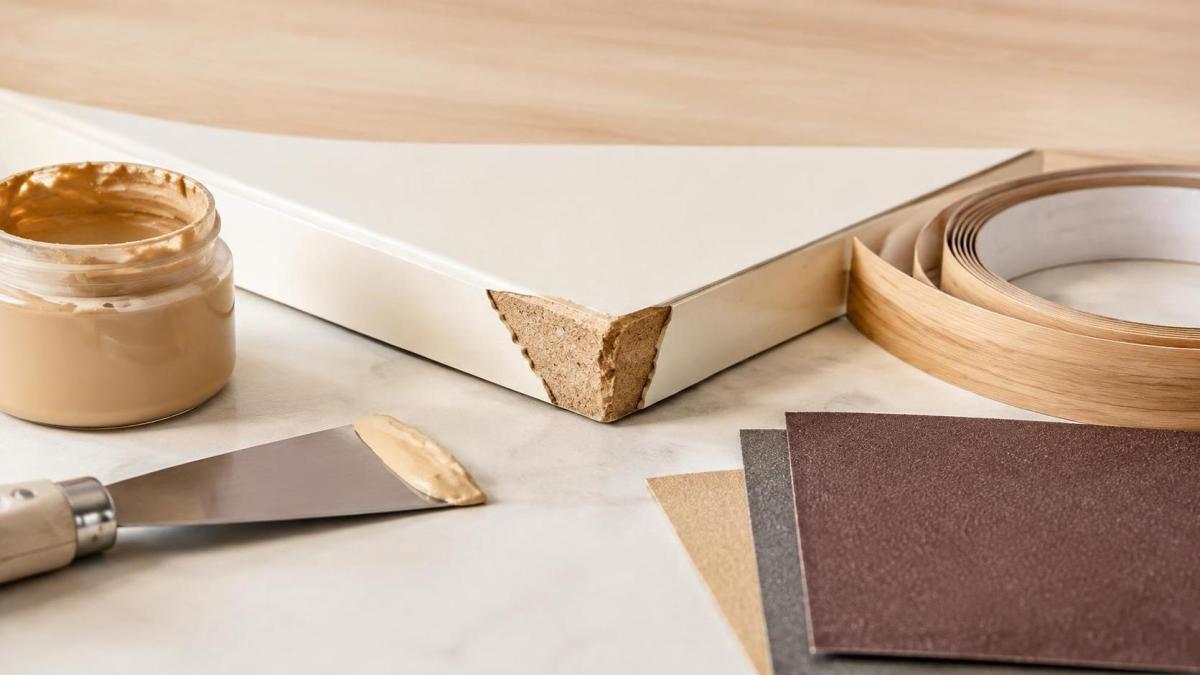

中密度纤维板的边角崩裂，多数情况下可以修补，但能不能修到“看不出来”、能不能继续承受使用，取决于崩角的位置、缺损深度、表面饰面和后续受力方式。

柜门、抽屉面、展示道具等可视面，修补的重点是恢复边线和饰面完整性；柜体内侧、踢脚位或被五金遮住的位置，更关注补强和防止继续掉渣。若崩裂已经延伸到板芯内部，板边还要安装铰链、连接件或反复承受碰撞，单纯用补木膏抹平通常不够，可能需要改五金位置、加封边条，严重时直接更换板件更稳妥。

先判断：这是表面掉角，还是板芯已经松散

中密度纤维板的板芯细密、切削面平整，适合做造型和喷漆。但它的边角并不耐重撞，尤其是未经封边或封漆的切口，碰撞后容易出现局部掉块、起毛和粉化。修补前不要急着填料，先把松动部分处理干净，再看剩余基材是否牢固。

• 轻微崩边：缺损浅，边缘没有继续起层，按压周围板芯仍然硬实。这类问题通常可通过补木膏、原子灰或木器腻子恢复外形。
• 中等缺角：边角缺失较明显，但内部纤维仍紧密，没有裂到相邻连接孔位。可采用分层填补，并配合底漆、封边或补漆处理。
• 深度破损或松散：缺口较深，周围一捏就掉渣，裂缝已靠近铰链杯孔、三合一连接件、螺丝孔或板材拼接处。此时修补只能改善外观，不能恢复原有握钉力。
• 受潮后的崩裂：如果板边发胀、颜色变深、纤维蓬松，即使补平也可能再次开裂。应先排查渗水、柜体返潮、墙面潮气或清洁用水进入板芯的问题。

对于定制家具和工程交付，判断标准不宜只看“能否补上”。可视面的修补要兼顾平整度、颜色和光泽；结构节点附近则要看五金是否还能可靠固定。中密度纤维板边角崩了能修补吗，答案通常是能，但修补后是否适合保留原有用途，需要按这个区别处理。

不同饰面，修补方法并不一样

同样是崩角，素板、喷漆板、覆膜板和三聚氰胺饰面板的收口方式差别很大。施工前先确认原板的表面体系，否则补得再平，也容易出现色差、边缘发白或局部反光不一致。

常用修补流程：先加固，再填补，再恢复表面

修补中密度纤维板边角，最容易被忽略的一步是板芯加固。崩裂后残留的纤维若已经松散，填料虽然能暂时附着，后续碰撞或温湿度变化仍可能导致补块脱落。

第一步，使用美工刀或小铲刀清掉翘起、发虚的纤维和旧胶，保留坚实基材。不要为了让缺口“看起来小”而把松散层压回去。清理后用干刷、吸尘器或干布除去粉尘，避免灰尘影响胶和填料附着。

第二步，对裸露且略有起毛的板芯进行封固。小范围可薄刷白乳胶；对于吸胶很快、孔隙明显的破损边，宜分薄层处理，避免胶液堆积后形成硬块，影响后续找平。待封固层干燥后，再进行填补。

第三步，选择与缺损匹配的材料。浅小缺口可用木器腻子或补木膏；边角缺失较大、需要重新做出直角或圆弧时，可使用可塑性更好的木器修补材料，并分两到三次薄填。一次填得过厚，内部干燥慢，后期容易收缩、开裂。对于需要重新建立清晰边线的部位，可借助平直挡板或胶带临时定型，待材料硬化后再修磨。

第四步，打磨应从较粗到较细逐步进行，重点是让修补区与原板过渡自然。砂磨时不要只盯着缺口中心，边缘过渡太陡，即使上漆后也会显出一道阴影。板边修成形后，根据原饰面补底漆、面漆、封边或修色。裸露板芯必须重新封闭，否则日后吸湿、沾污和再次碰撞都会放大问题。

这几种情况，补了也不应按原强度使用

边角损坏发生在五金节点附近时，要把外观修复和结构修复分开看。中密度纤维板本身对螺丝反复拆装就较敏感，崩角后再把螺丝打回原孔，容易出现孔壁扩大、五金松动甚至板边继续开裂。

例如，柜门铰链靠近边缘的区域发生崩裂，补木膏可以填平缺口，却不能可靠恢复铰链螺丝的抓力。较合理的处理是根据门板条件调整铰链位置、使用适配的修复件，或更换门板。抽屉前板、台面挡板、展柜外转角等经常被手碰、推拉或搬运撞击的位置，也不宜把纯外观修补视为长期耐用方案。

若破损来自运输碰撞，安装前还应检查同一批板件的其他边角、封边和饰面是否存在隐性裂纹。工程现场常见的问题不是一个崩角本身，而是带伤板材继续搬运、落地堆放或强行安装后，缺损不断扩大。先把受损板件单独放置、标记可修或应换，比安装完成后再返工更省事。

修补后怎样减少再次崩边

中密度纤维板的边角保护，主要靠封边、封漆和搬运控制。切割后外露的边应及时处理，特别是靠近水槽、卫生间干区、窗边及潮湿墙面的柜体边缘。对于喷漆板，底漆对板边的封闭是否充分，会直接影响后续是否吸湿起毛。

搬运和安装时，板件不要让单个尖角直接落地；堆放时用垫条支撑板面，转运时对门板、台面侧封板等外露件加护角。现场临时拆改、开孔或切边后，也应把新露出的板芯重新封闭。修补能解决局部损伤，但不能替代对板边的基础保护。

轻微崩角且不在受力位置，修补后通常可以继续使用；可视面则应把修补效果与整套柜体、墙板或展示面的观感一起判断。若损伤已经影响连接、开合或防潮性能，换掉一块板件往往比反复补救更容易保证后续交付质量。
